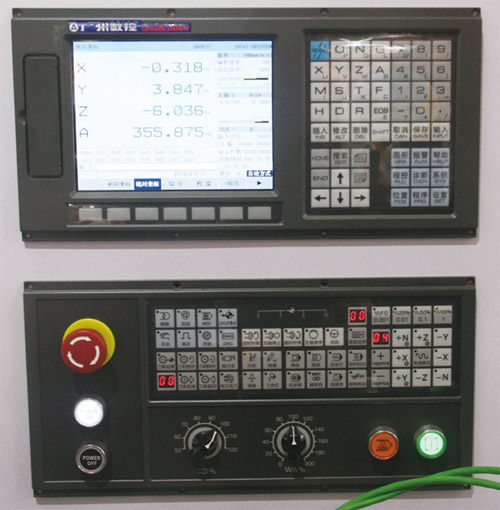

運動控制 |
控制軸及聯動軸：最多4個進給軸加1個主軸控制，標準配置為四軸三聯動，旋轉軸可由參數設定；可選配四軸四聯動 |
|
插補方式：定位（G00）、直線（G01）、圓�。�G02、G03）、螺旋插補 |
|
位置指令范圍：公制∶±99999.9999mm，最小指令單位：0.0001mm
英制∶±9999.9999inch，最小指令單位：0.0001inch |
|
電子齒輪：指令倍頻系數1～65535，指令分頻系數1～65535 |
|
快速移動速度：最高30m/min
快速倍率：F0、25％、50％、100％ 四級實時調節 |
|
切削進給速度：最高15m/min（G94）或500.00mm/r （G95）
進給倍率：0～150％ 十六級實時調節 |
|
手動進給倍率：0～150％ 十六級實時調節 |
|
手脈進給：0.001mm、0.01mm、0.1mm三檔 |
|
單步進給：0.001mm、0.01mm、0.1mm、1mm四檔 |
|
加減速 |
加減速可選擇前加減速或后加減速，前加減速可選擇直線型或S型加減速，
后加減速可選擇直線型或指數型加減速。
手動方式、手脈方式為后加減速控制，其中手脈方式可選擇即停方式或完全運行方式。
快速定位（G00），切削進給（G01,G02,G03）可選擇前、后加減速，
其中快速定位可選擇直線或折線定位。
系統可選擇直線插補或Hermite樣條插補。具有前瞻功能，最多可預讀15段NC
程序，使小線段插補高速平滑，適于零件加工和模具加工。 |
|
輔助
功能 |
用地址M 和2位數指定，M功能可以自定義 |
|
特殊M代碼（不可重定義）： 程序結束M02、M30；程序停止M00；選擇停止M01；子程序調用M98；子程序結束M99 |
|
標準PLC已定義的M代碼：M03、M04、M05、M08、M09、M10、M11、M16、M17、M19、M21、M22、M50、M51、M55 |
|
刀具
功能 |
●T和2位數選擇刀具●256組刀具偏置值設置●刀具長度補償●刀具半徑補償C |
|
主軸轉速控制 |
●S和2位數（I/O檔位輸入輸出）/ S5位數（模擬輸出）
●最高主軸速度限制●恒線速度功能 |
|
主軸編碼器：編碼器線數可設定（100 p/r～5000p/r） |
|
編碼器與主軸的傳動比：（1～255）：（1～255） |
|
自動補償 |
存儲型螺距單、雙向誤差補償：補償點數、補償間隔、補償原點可設定 |
|
反向間隙補償： 可設定以固定頻率或升降速方式補償機床的反向間隙量 |
|
刀具長度補償：可由參數選擇A或B型長度補償功能 |
|
刀具半徑補償，C型刀補功能，最大補償值是±999.999mm或±99.9999inch |
|
可靠性及安全 |
●緊急停止●超程●存儲行程極限●NC準備好信號●伺服準備好信號●MST功能完成信號●自動運轉啟動燈信號●自動運轉中信號●進給保持燈信號 |
|
自診斷功能：●檢測系統異常●位置控制部分異常●伺服系統異常●RS232通信異常
●PC端數據傳送異常 |
|
NC報警：●程序錯誤和操作錯誤●超程錯誤●伺服系統錯誤●連接錯誤、PLC錯誤●存儲器（ROM和RAM）錯誤 |
|
操作
功能 |
●空運行●互鎖●單程序段●跳過任選程序段●輔助功能鎖住●機床鎖住●進給保持●循環啟動●緊急停止●外部復位信號●外部電源ON/OFF●手動連續進給●單步進給●手搖脈沖發生器
●順序號檢索●程序號檢索●程序再啟●手脈中斷●單步中斷●手動干預 |
|
顯示 |
●7吋 480×240點陣彩色液晶顯示器，中文、英文界面可由參數選擇 |
|
●位置信息●用戶程序●當前工作方式●系統參數●診斷號●報警號●宏變量值●刀偏設定●MDI命令●MST |
|
●實際進給速度●主軸轉速●加工軌跡圖形顯示 |
|
●系統運行時間等各種NC指令和狀態信息 |
|
程序
編輯 |
程序容量：56MB、最多可存儲400個程序，支持用戶宏程序調用、子程序四重嵌套 |
|
支持后臺編輯功能；支持絕對坐標、相對坐標編程 |
|
PLC功能 |
控制方式：循環運轉；處理速度：3μs/每步基本指令；最多4700步容量 |
|
I/O單元輸入/輸出：48/48，可擴展 |
|
編程方法：梯形圖 |
|
指令數：45個：其中基本指令10個，功能指令35個 |
|
通信
功能 |
具有標準RS-232及USB接口功能 |
|
CNC與PC機間雙向傳送加工程序、參數及梯形圖 |
|
支持串口DNC加工功能和USB在線加工功能 |
|
適配驅動 |
DA98系列全數字交流伺服驅動單元及本公司GSK SJT系列交流伺服電動機等或DY3系列步進驅動單元 |
