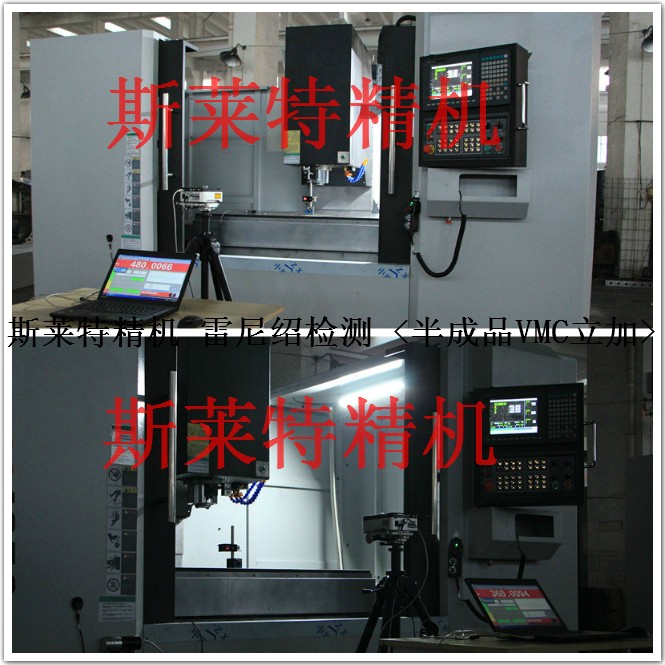

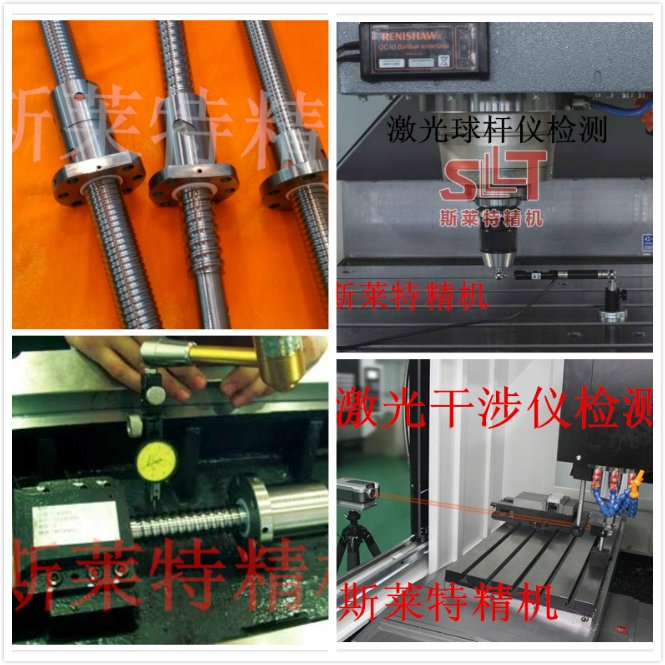

立式加工中心主要用于加工板類、盤類件、殼體件、模具等精度高、工序多、形狀復雜的零件,可在一次裝夾中連續完成銑、鉆、擴、鉸、鏜、攻絲及二維三維曲面,斜面的精確加工,加工實現程序化,縮短了生產周期,從而使用戶獲得良好的經濟效益。 一.功能及特點說明 1機床總體布局 VMC850型立式加工中心采用立式框架布局,床身、工作臺、滑座、立柱、主軸箱等大件均采用HT300高強度孕育處理的樹脂合金密烘鑄鐵,兩次時效處理消除應力。這些大件均采用Pro/E和Ansys優化設計,提高大件和整機的剛度和穩定性,有效抑制了切削力引起的機床變形和振動。 2機床導軌 加工中心機床導軌采用多次時效處理,不低于3mm的深度超音頻淬火工藝,由進口導軌磨床精密磨削。導軌接觸面經人工精密高布點刮研與鏟花,并貼附進口聚四氟乙烯耐磨片,吸震性好,精度保持永久性穩定。 3運動系統 X、Y、Z軸導軌副采用滾動直線導軌,動靜摩擦力小,靈敏度高,高速振動小,低速無爬行,定位精度高,伺服驅動性能優,提高機床的精度和精度穩定性。 X、Y、Z軸伺服電機經彈性聯軸器與高精度滾珠絲杠直聯,減少中間環節,實現無間隙傳動,進給靈活、定位準確,傳動精度高。 Z軸伺服電機帶有自動抱閘功能,在斷電的情況下,能夠自動抱閘將電機軸抱緊,使之不能轉動,起到安全保護的作用。主軸箱采用氮?dú)庾詣?dòng)平衡,升降運行平穩順暢,上下反向響應靈敏,無沖擊,減少伺服響應的滯后性,可以大幅度提高工件表面精度及表面粗糙度 4主軸單元 主軸單元采用臺灣一線品牌廠家產品,具有高精度,高剛性。軸承采用P4級主軸專用軸承,整套主軸在恒溫條件下組裝完成后,均通過動平衡校正及跑合測試,提高了整套主軸的使用壽命及可靠性。 主軸在其轉速范圍內可實現無級調速,主軸采用電機內置編碼器控制,可實現主軸定向和剛性攻絲功能。 5刀庫 采用圓盤式刀庫,安裝在立柱側面,換刀時刀盤由滾子凸輪機構驅動及定位,主軸到達換刀位置后,由機械手換刀裝置(ATC)完成還刀和送刀,ATC為滾齒凸輪機構,經過預壓后能夠高速無噪音運轉,使換刀過程快速準確。 6冷卻系統 配備大流量冷卻泵及大容量水箱,充分保證循環冷卻,主軸箱端面配有冷卻噴嘴,既可以水冷也可以風冷,并且隨意切換,冷卻過程可以通過M代碼或控制面板進行控制。配置清潔氣槍?zhuān)脕?lái)清潔機床。 7氣動系統 氣動三聯件能夠過濾氣源中的雜質和水分,防止不純凈的氣體對機床部件損傷和腐蝕。電磁閥組通過PLC程序控制,保證主軸松刀、主軸中心吹氣、主軸夾刀、主軸風冷等動作能夠快速準確的完成。 8機床防護 機床采用符合安全標準的防護間,既防止冷卻液飛濺、又保證操作安全、外觀宜人。機床各導軌均有防護罩,防止切屑、冷卻液進入機床內部、使導軌和滾珠絲杠免受磨損和腐蝕。 9潤滑系統 導軌、滾珠絲杠副均采用中央集中自動稀油潤滑,各個節點配有定量式分油器,定時定量向各潤滑部位注油,保證各滑動面均勻潤滑,有效的減少了摩擦阻力,提高了運動精度,保證了滾珠絲杠副和導軌的使用壽命。 10排屑系統 加工過程中產生的鐵屑直接落到防護間上,防護內部斜面結構使得鐵屑很順利的滑落到排屑槽里,然后通過螺旋排屑器將鐵屑輸送到接屑小車?yán),?jiǎn)單實用而且經濟性好。
VMC850/VMC1060立式加工中心參數:

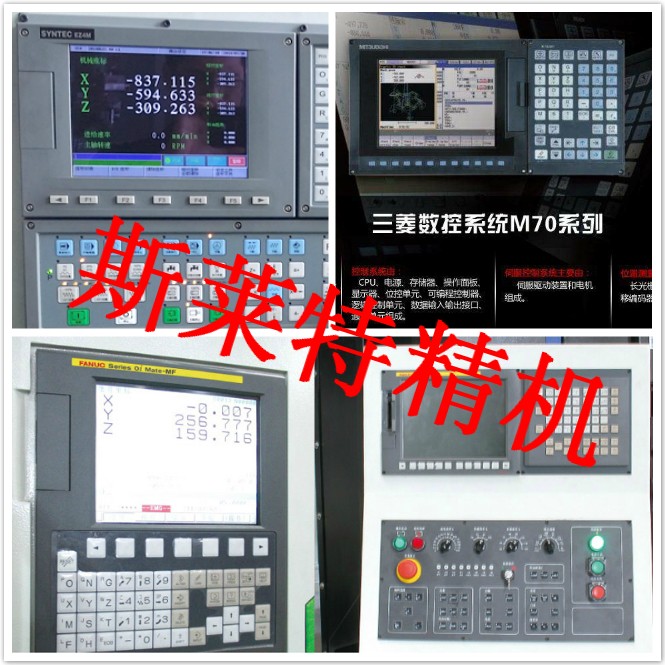

VMC850立式加工中心主要配置:
斯萊特精機立式加工中心標準配置:
![]() 斯萊特精機立式加工中心選擇配置:
