工作臺面積	1400×1600 mm
工作臺承重	8000 kg
縱向行程（下滑座）z	1500 mm
橫向行程（上滑座）x	1600 mm
回轉速度	1.2 r/min
主軸直徑	130 mm
主軸錐孔	公制80#
主軸箱行程y	1400 mm
主軸最大扭矩	3136 n.m
最大軸向抗力	31360 n
主電機功率（970r/min）	15 kw
主軸行程w	900 mm
主軸中心到工作臺面距離	0-1400 mm
主軸速度范圍及級數	4- 800 r/min 24級
平旋盤最大扭矩	4900 n.m
平旋盤刀架行程u	250 mm
平旋盤轉速級數	2.5-125 r/min 18級
主軸每轉主軸、主軸箱、工作臺進給范圍、級數
當主軸4-200 r/min時	0.05-8 mm/r 18級
當主軸250-800 r/min時	0.01-2 mm/r 18級
平旋盤每轉滑塊、主軸箱、工作臺縱橫向進給范圍級數	0.08-12.5 mm/r 18級
主軸、主軸箱、工作臺縱橫向快速移動	2500 mm/min
測量系統讀數精度 （x、y、座標英國球柵）	0.005 mm
工作臺4×90°定位精度	±6"
加工范圍
鉆孔	φ80 mm
平旋盤最大鏜孔	φ800 mm
平旋盤車平面最大直徑	φ860 mm
機床重量	24500 kg
外形尺寸（長×寬×高）	6995×3647×3442 mm
電氣容量	30 kva
快速移動電機功率（970r/min）	5.5 kw
主軸箱液壓系統電機功率（1400 r/min）	1.5 kw
導軌潤滑電機功率	60 w
工作臺液壓系統電機功率1400 r/min）	0.75 kw

TPX6113型臥式銑鏜床，本機床是萬能性機床，可對箱體、殼體、機座等大型零件進行鉆孔、鏜孔、擴孔、鉸孔、锪平面、銑平面、切槽、車螺紋等切削加工，廣泛應用于能源、交通、重型、石化機械等行業，是加工箱體類零件的關鍵設備。

結構特點：機床總體布局為單立柱、側掛箱、帶固定式平旋盤；工作臺在床身上進行縱、橫向移動，機床具有很好的剛性、使用性和較大的加工范圍。

TPX6113/2臥式鏜床主軸系統采用優化設計，主軸為三點支承，具有剛性好、回轉精度高的特點，主軸經過氮化處理，提高了硬度、增強了耐磨性、延長了使用壽命；

TPX6113/2臥式鏜床設有懸掛式按鈕站，操作集中，靈活方便。主運動、進給運動變速均采用液壓預選變速轉閥，節省了輔助時間，提高了加工效率；

主軸箱升降、工作臺縱橫向及回轉運動的分配均采用電磁離合器操縱，其夾緊、松開采用液壓控制，夾緊后具有機械自鎖、夾緊可靠，減輕勞動強度，提高了機床的自動化程度；

前立柱導軌面，采用電接觸表面加熱自冷淬火、提高導軌硬度、延長使用壽命，上下滑座設有機械卸荷，防止低速爬行；

在進給箱和快速箱內分別設有保險離合器，當機床超負荷時，保險離合器即脫開，避免內部機構損壞；

凡不同時移動的部件均設有電氣互鎖裝置、確保安全；

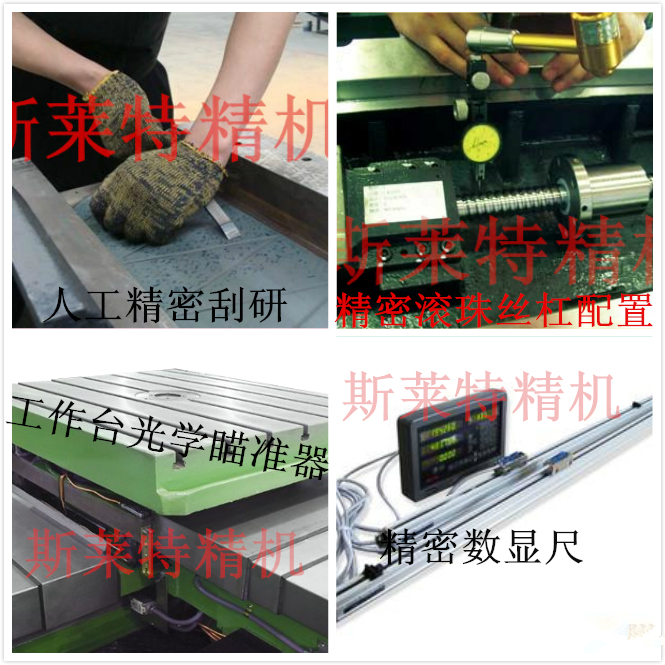

主軸箱升降和工作臺橫向移動兩個座標采用英國球柵數顯裝置，該球柵尺為整體尺，無需拼接，易于安裝、精度穩定，全封閉結構，能有效地防止油、冷卻液、切屑等侵入，經久耐用，讀數精度為0.005mm，根據用戶要求z向也可安裝球柵數顯裝置（另行付款）；

x、z向?qū)к壴O(shè)有不銹鋼拉板防護裝置，保護導軌；

機床配有日本三菱plc，對機床電氣進行控制；

TPX6113/2為加大行程型（后立柱為特供附件），x向行程2000mm、y向行程1800mm、z向行程2000mm，工作臺載荷可達10000kg。
